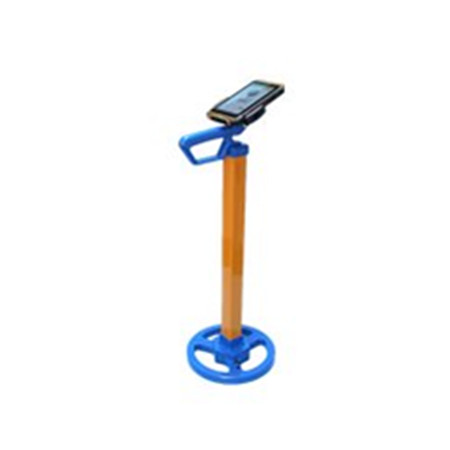

FY-LB01 电子标识探测仪

FY-LB01设备是一款基于射频识别技术的地下电子标识器探测仪。探测仪通过非开挖的方式识读预先埋设在地下管线附近的电子标识器并获取存储在标识器内的管线信息，从而达到精确查找管线和地下管线数字化管理的目的。

该探测仪性能稳定，操作简单，通过牙通信，进行读取电子标识器，方便集成和便于客户二次开发，可广泛应用于电力、通信、煤气等地下管线的定位标识和数字化管理。

该电子标识探测仪主要有RFID模块和工业级PDA机组成，RFID模块负责处理电子标识器识别底层处理，通过蓝牙或者通讯线反馈到PDA机显示与经纬度等功能处理。同时设备支持把地下电子标识器相应的情报数据写入标识器存储，比如公司、管线名称、地点、标识器类型、经纬度等。

当探测地下电子标识器时，根据距离标识器正上方的距离远近发出连续的哔哔声，离得越近声音频率越高，离得越远，频率越低，同时在PDA显示信号强度。

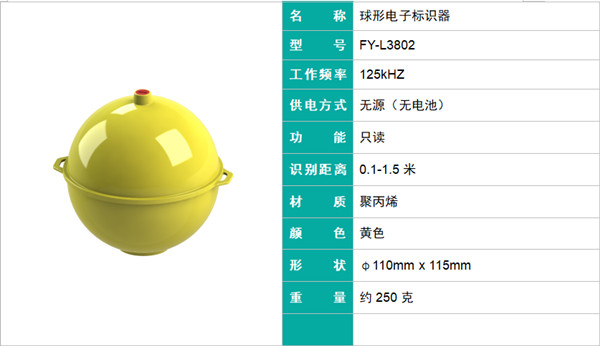

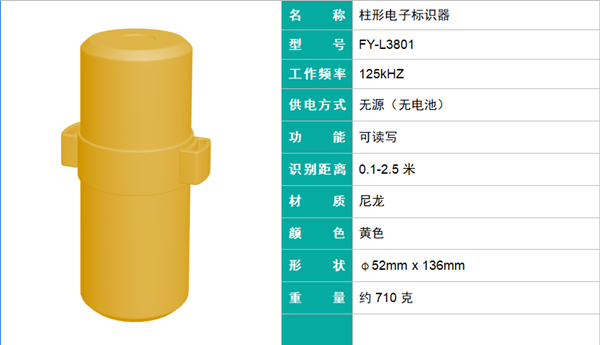

配套地埋电子标识器

• 可以即时读取电子信息标识器内的识别码信息

• 可以即时测量电子标识器的深度

• 读取信号强弱

• 最远识别电子标识器距离达到2.5米

• 可拆解架构，方便运输和存放

基本参数

工作频率                低频125kHZ

探测距离                最大2.5米（与电子标识器类型和使用环境有关）

数据通讯                • 蓝牙 4.0 ble 模式和蓝牙 2.0 SPP模式

                                • Android 与PC端连接使用蓝牙 2.0 SPP模式

                                • iPhone 连接使用蓝牙 4.0 ble 模式

功耗                        工作状态：小于 1000mA；待机状态：小于 10 mA；

电池容量                3.7V 18000mAH聚合物电池

续航                        连接工作6小时

待机时间                可待机850小时

PDA尺寸拉夹            手柄PDA拉夹支持拉伸范围111-173mm

物理及环境特性

整机尺寸                830mm X 330mm X 300mm

整机重量                1.9 KG（不含PDA）

操作温度                -20℃ ～ 50℃

存储温度                -20℃ ～ 70℃

相对湿度                5% ～ 95%非凝结状态

密封标准                IP65

跌落测试                1.2 米自由跌落

ESD 性能                空气放电±15KV,接触放电±8KV

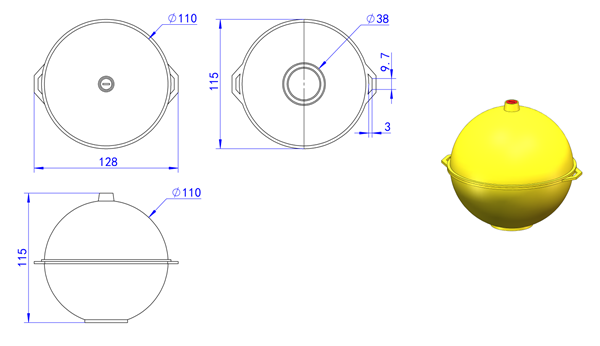

机械尺寸

• 电力电缆管理

• 燃气管道管理

• 通信电缆控制

• 化学品管道管理

• 不可见井盖管理

• 污水管道管理

电子标识器定位

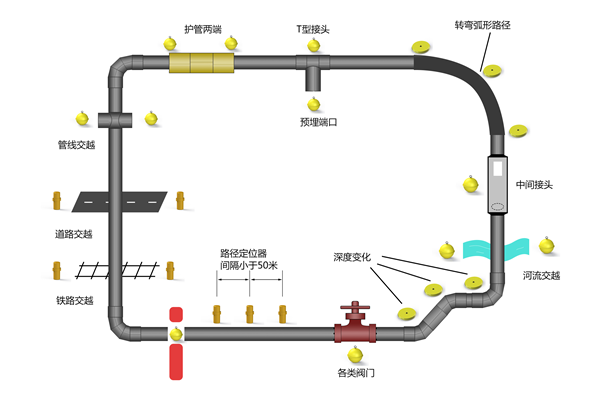

事件点和埋设位置
