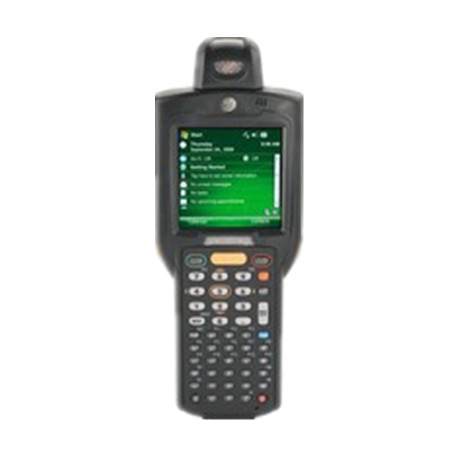

MC3100 数据采集器 斑马ZEBRA

构建于成功的 Zebra MC3000 之上，新的斑马 Zebra MC3100 系列可为公司内部的按键应用提供成本高效的移动性和用户舒适度。 符合人体工程学的耐用型 Zebra MC3100 提供先进的计算能力以及数据采集能力、增强的安全性以及企业级的运动传感能力。 Zebra MC3000 用户几乎不需要任何关于 Zebra MC3100 的培训。 由于 MC3000、Zebra MC3100 和其他许多斑马移动数据终端共享同一架构平台，因此将现有应用移植到 Zebra MC3100快速又方便。与现有MC3000附件的兼容性支持无缝升级到最新的移动计算技术。

●Zebra MC3100专为满足企业中严苛工作环境而设计。出色的耐用性规格显著减少了维修和故障，从而可实现极佳的投资回报(ROI)和总拥有成本(TCO)。Zebra MC3100通过了摩托罗拉压力和耐用性方面最严格的机械设计测试，能够轻松应对日常工作中的跌落和碰撞所产生的冲击。

●无论需要采集什么类型的数据，Zebra MC3100都能体现卓越的性能。 您可以选择Symbol SE950 一维激光扫描器或 Symbol SE4500一维/二维成像仪。SE950 能够快速、准确地采集所有一维条码 — 包括仓库或零售通道中常见的受损条码和劣质条码。

●Zebra MC3100所具有的安全特性能够让您放心地使用无线 LAN 通信。FIPS 140-2 认证以及对最先进的加密和验证算法的支持不仅可以确保无线传输的安全性和完整性，还可以确保安全访问有线网络。

●作为Zebra MC3100新增的强大功能，摩托罗拉交互式传感器技术(IST)支持能够实现巨大业务价值的大量新的动作感应应用。Zebra MC3100能够检测并记录跌落，这有助于增强员工的责任感。

●Zebra MC3100有六种不同型号供选择，您可以通过混合搭配设备来满足用户及应用的特定需求。首先，选择最适合您的应用的外形：直头式（MC3190S）、枪式（MC3190G）或支架式（MC3190R）。直头式适合标准扫描应用。

●Zebra MC3100 系列符合行业标准，能够方便地与您现有的技术环境集成 — 包括您的无线 LAN (WLAN)。由于 MC3000、Zebra MC3100 及许多摩托罗拉其他的移动数据终端都共享一个通用架构平台，企业可以便捷地将现有的应用程序从其他摩托罗拉移动数据终端移植到Zebra MC3100。

物理参数

尺寸                            直头式成像仪或激光：190.4 毫米 * 82.6 毫米 * 45.2 毫米

                                    手柄：2.40 英寸（宽）* 1.44 英寸（厚）/ 61.2 毫米 *36.8 毫米

                                    支架式激光：217.12 毫米 * 82.6 毫米 * 39.9 毫米

                                    手柄：61.2毫米 * 29 毫米

                                    枪式配置：193 毫米 * 80.8 毫米 * 166 毫米

重量（包括带子、手写笔和电池）        直头式成像仪或激光：424 克（带 WLAN 功能）；

                                                            支架式激光：384 克（带 WLAN 功能）；

                                                            枪式配置：520 克

显示屏                        带背光的3.0英寸彩色(TFT)(320 x 320)显示屏

触摸屏                        化学钢化玻璃，模拟电阻式触摸屏

背光                            LED 背光

键盘选件                    28 键数字、38 键切换字母（计算器式集成数字键键盘）、48 键字母数字（计算器式集成数字键键盘）

扩展插槽                    用户可接入SD/MMC 插槽；仅供扩展内存

通知                            可编程LED；音频通知

性能参数

CPU                            Marvell PXA320 624 MHz

操作系统                    Microsoft Windows CE 6.0 Pro或 Windows Mobile

内存                            128MB RAM/256 MB 闪存或128MB RAM/512MB 闪存

电源                            直头式成像仪或激光：可充电锂离子智能电池 4800 mAh 3.7Vdc；

                                    支架式激光：可充电锂离子智能电池 2740 mAh 3.7Vdc；

                                    枪式配置：可充电锂离子智能电池 4800 mAh 3.7Vdc

应用程序开发            摩托罗拉企业移动开发工具包 (EMDK)

用户环境

跌落规格                    能够在工作温度范围内承受从 4 英尺/1.2米高度多次跌落至混凝土地面的冲击；符合并超过 MIL-STD 810G 要求

滚动规格                    室温范围内承受 500 次 1.64 英尺/0.5 米滚动（1000 次跌落），符合 IEC 68-2-32 滚动规格

工作温度                    -20°C 至 50°C

存储温度                    -40°C 至 70°C

电池充电温度            0°C 至 40°C

密封                            IP54 category 2；符合适用的EN60529密封规格

湿度                            5% - 95%（无冷凝）

ESD                            +/-15kVDC 空气放电，+/-8kVDC 直接放电，+/-8kVDC 间接放电

数据采集选件

扫描                            Symbol SE950 适用于一维条码；Symbol SE4500-SR成像仪适用于一维/二维条码；

                                    Symbol SE4500-HD 二维成像仪适用于一维/二维条码及直接部件标记(MC3190-DP)

选件                            三种型号：MC3190R支架式，带可旋转扫描头；MC31X0S直头式；MC3190G枪式

摩托罗拉交互式传感器技术

动作传感器                三轴加速度传感器，支持动态屏幕定向动作感应应用、电源管理和自由跌落检测

无线 LAN 语音和数据通信

射频                            三模 IEEE 802.11a/b/g

安全                            WPA2（个人或企业）；802.1x；EAP-TLS；TTLS（CHAP、MS-CHAP、MS-CHAPv2、PAP或 MD5）；

                                    PEAP（TLS、 MSCHAPv2、EAPGTC）；LEAP、EAP-FAST （TLS、MSCHAPv2 、EAP-GTC）；

                                    CCXv4 认证；支持IPv6；FIPS140-2 认证

天线                            内置分集式天线

支持数据传输率            1、2、5.5、6、9、11、12、18、24、36、48 和 54 Mbps

工作信道                    信道 1-13 (2412-2472 MHz)、信道 14(2484 MHz)；实际工作信道/频率因法规和认证机构而异

语音通信                    支持 Voice-over-IP、Wi-Fi认证、IEEE 802.11 a/b/g 直序无线 LAN、Wi-Fi Multimedia (WMM)、

                                摩托罗拉语音质量管理器 (VQM)

无线PAN数据和语音通信

Bluetooth                Class II、支持增强数据传输率的(EDR)v2.1；集成天线

语音和音频

音频                            VoWLAN；耐用型音频插孔；高质量扬声器；耳机（有线或蓝牙）；耳机和扬声器模式

外设和配件

通讯座                        单槽 USB/RS232 充电通讯座，供备用电池充电；四槽充电通讯座；四槽以太网通讯座

充电器                        四槽电池充电器；通用电池充电适配器

打印机                        支持摩托罗拉批准的打印机

其他配件                    皮套、充电线缆、磁条读取器、拨号调制解调器、备用电池及音频线缆

无线LAN语音和数据通讯

无线电                        三重模式 IEEE 802.11a/b/g

安全性                        WEP（40 或 128 位）、TKIP、AES、WPA （个人或企业）、WPA2（个人或企业）、

                                    802.1x、EAPTLS、TTLS（CHAP、MS-CHAP、MSCHAPv2、PAP 或 MD5）、PEAP（TLS、MS-CHAPv2、

                                    EAP-GTC）、LEAP、EAP-FAST（TLS、MS-CHAPv2、EAPGTC）

天线                            内置

支持数据速率                1、2、5.5、6、9、11、12、18、24、36、48 和 54 Mbps

工作信道                    信道 8-165 (5040 – 5825 MHz)、信道 1-13(2412-2472 MHz)、信道 14（2484MHz，仅限日本），

                                实际的工作信道/频率视规章和认证机构而定

语音通讯                    IP 语音通信支持、Wi-Fi? 认证、IEEE802.11a/b/g 直序扩谱无线 LAN、Wi-Fi 多媒体? (WMM)、

                                Motorola Voice QualityManager (VQM)

无线 PAN 数据

蓝牙                            Class II，v 2.0 增强型数据率 (EDR)；集成天线

外围设备和附件

通讯和充电连接线        只供充电用的连接线、车用充电连接线、USB 充电/同步连接线

电池充电器/通讯座        四槽电池充电设备、四槽通讯座（仅限于充电）、单槽 USB 通讯座、

                                    使用汽车充电电缆的车用支架、具有充电功能的汽车通讯座

纺织品                        硬质皮套和软皮套，耳机

一维激光扫描器 (SE950)        100% UPCA 范围 最近：1.75 英寸/4.45 厘米

                                            30 英尺/烛光： 最远：15.35 英寸/39 厘米

                                            分辨率： 最小条宽 4 MIL

                                            旋转视角： 偏离垂直角度 ±35°

                                            倾斜视角： 偏离正常角度 ±65°

                                            偏移视角公差： 偏离正常角度 ±50°

                                            环境光抗干扰能力： 10000 英尺烛光/107640 lux

                                            扫描速度： 104 (+/-12) 次扫描/秒（双向）

                                            扫描角度： 47° ± 3°（默认）；可配置窄角：35° ± 3°

二维成像仪 (SE4500-SR)        100% UPCA 范围 最近：2.5 英寸/6.35 厘米

                                            30 英尺/烛光： 最远：14.2 英寸/36.07 厘米

                                            传感器分辨率： 752 x 480 像素

                                            视域： 水平：38°；垂直：25°

                                            偏移视角公差： ±60°

                                            倾斜视角公差： ±60°

                                            滚动视角公差： 360°

                                            环境光抗干扰能力： 全暗至 9000 英尺烛光/96900 lux

                                            对焦 LED (VLD)： 655 ± 10 nm 激光

                                            照明元件 (LED)： 625 ± 5 nm LED (2x)

二维成像仪 (SE4500-HD)        100% UPCA 范围 最近：2.62 英寸/6.65 厘米

                                            30 英尺烛光： 最远：6.1 英寸/15.49 厘米

                                            传感器分辨率： 752 x 480 像素

                                            视域： 水平：39°；垂直：25°

                                            偏移视角公差： ±60°

                                            倾斜视角公差： ±60°

                                            滚动视角公差： 360°

                                            环境光抗干扰能力：全暗至 9000 英尺烛光/96900 lux 对焦 LED (VLD)：655 ± 10 nm 激光

                                            照明元件 (LED)： 625 ± 5 nm LED (2x)
