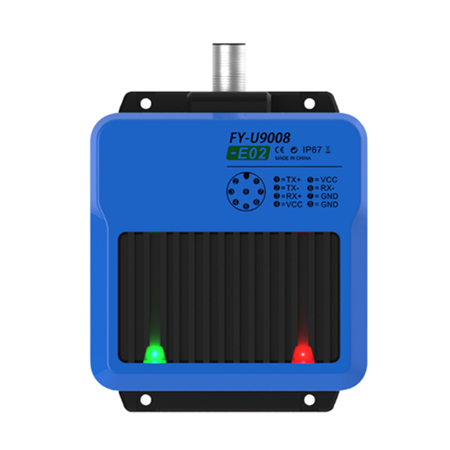

FY-U9008-E02工业级天线一体式超高频RFID读写器

FY-U9008-E02是工业级天线一体式超高频读写器头，工作频率为920MHz～925MHz，符合EPC Global Class l Gen 2／IS0-18000-6C标准，最大输出功率26dBm。读卡器同时支持标准工业通讯协议ProfiNet和 ModBus TCP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

读写器采用高强度的铝合金外壳，具有识别速度快、准确率高、识别距离适中、组网方便等特点 ，适合应用于智能产线数据采集，AGV车托盘信息读取等领域。

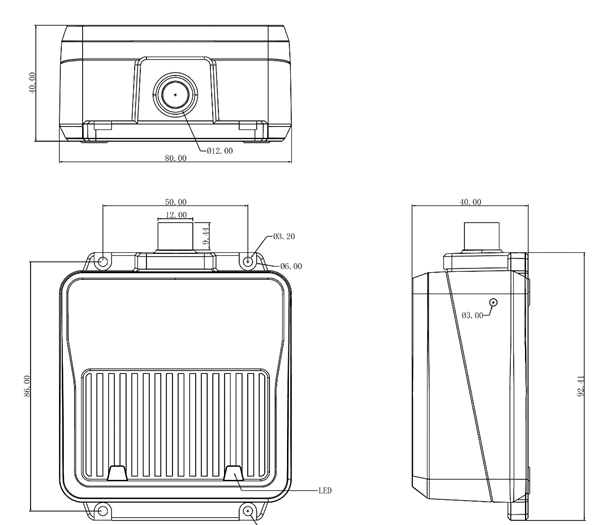

机械尺寸：

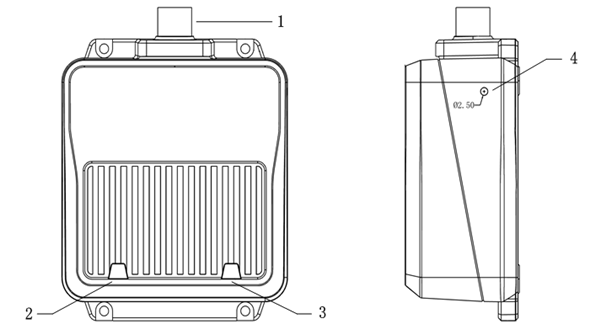

硬件描述

1、读卡器电缆接头--M12，A-coded，8 PIN公头

2、通讯状态指示灯

3、RFID状态指示灯

4、外壳接地端

接线说明

FY-U9008-E02可使用带POE功能交换机的以太网电缆供电，或者单独外部直流供电。

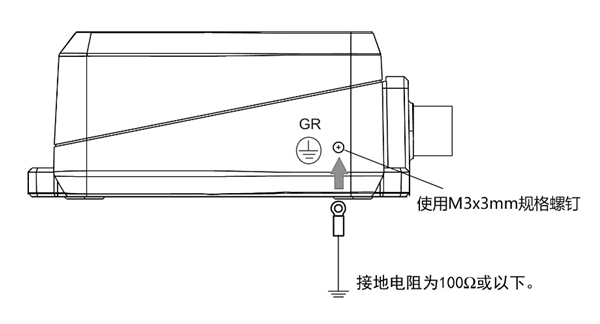

系统接地

为了提供设备的稳定性和抗干扰能力，设备必须可靠接地，要求见下图：

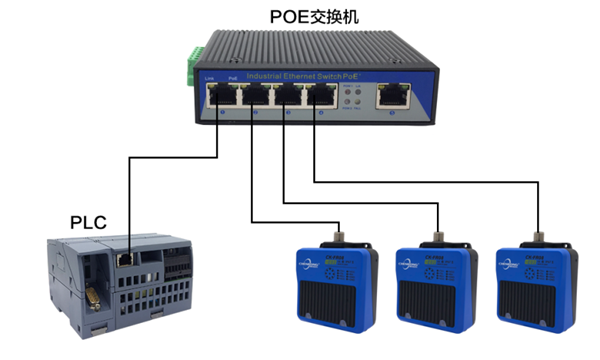

FY-U9008-E02和PLC组网

FY-U9008-E02是基于以太网的高频读卡器，用POE供电。在选择路由器时可选用带POE功能的交换机，可以简化布线和降低成本。系统结构如下：

通信电缆选择

为了提高通信可靠性和系统的EMI性能，建议用户使用CAT5E标准工业以太网电缆作为通信电缆。

通信距离

通信的最大距离与通信电缆性能和使用环境有关，通常情况下使用工业屏蔽双绞线做为通信电缆，通信距离理论可达100米，实际应用建议80米以内。

产品协议

读卡器同时支持二种协议：ProfiNet和ModBus TCP，ProfiNet协议是西门子PLC专用协议，ModBus TCP是开源协议本产品支持使用0X03, 0X06, 0X10三个命令。对于非西门子PLC或者是电脑端使用ModBus TCP协议，对于这二个协议操作读卡器是一样流程和方法。

注意如果连接ProfiNet协议，ModBus TCP将无法改变输入区内容只能读内容。

• 供电方式：POE供电(以太网供电46-54V)，直流24V；

• 功耗：2.6W；

• 电路保护：带极性接反保护；

• 工作频率：902 MHz ~ 928 MHz (美国)；

• 协议标准：EPC Global Class l Gen 2／IS0-18000-6C；

• 支持最大标签容量：2K Bytes；

• 读卡距离：0~2000mm(跟载码体性能与使用环境有关)；

• 通信接口：以太网；

• 通信协议：ProfiNet、ModBus TCP；

• 工作湿度：10－90% RH；

• 工作温度：-25℃－+70℃；

• 防护等级：IP-67；

• 外壳材质：ABS+铝合金。

物理及环境特性

电气参数指标

• 智能产线数据采集

• AGV车托盘信息读取
